Устройство свайного поля (основания) для дома в СПб

Наша компания специализируется на выполнении работ нулевого цикла, включая сооружение фундаментных оснований разного типа, оказывает услуги по недорогой цене по обустройству свайного поля под ключ. Мы готовы самостоятельно выполнить все необходимые расчеты и сделать разметку в соответствии с вашим проектом. Специалисты нашей компании применяют самые прогрессивные технологии. Например, заглубление железобетонного стержня осуществляется с помощью мощных силовых установок JUNTTAN РМ25. Полувековой опыт нашей деятельности в этой области строительства – гарантия качественной работы на грунтах разного типа.

Что такое устройство свайного поля?

Это участок стройплощадки, по всей площади которого с заданной частотой выполнена забивка фундаментных железобетонных стержней. Заглубленные опоры в основании могут располагаться рядами либо в шахматном порядке. Если выполняется забивание небольшого количества, то обычно их размещают в два и более ряда. Сооружение обширного ростверка, на который будет действовать интенсивная нагрузка, требует расположения по шахматному типу. Возведение объекта, для которого сооружается свайный фундамент, начинается после выполнения обвязки свай, которому отводится роль несущей поверхности для стен. Тяжелые опорные конструкции заглубляют так, чтобы расстояние между крайними осевыми линиями и наружной кромкой проектируемого ростверка равнялось диаметру каждого элемента.

Как рассчитывается количество свай?

Сначала высчитывается масса будущего объекта. Ее расчет базируется на показателях удельного веса используемых в строительстве материалов и площади конструктивных элементов возводимого здания. Затем определяется показатель эксплуатационной нагрузки на строение, базовая величина для расчета которого в соответствии с ГОСТ 20107-85 составляет:

  • для сооружений жилого типа - 150 кг на 1м2 перекрытия;
  • для промышленных зданий - 200 кг на 1 м2.

Если расчет устройства свайного поля производится под двухэтажное здание, то интенсивность эксплуатационной нагрузки определяют с учетом всех этажей. Кроме того, учитывается и давление на объект снежного покрова, образующегося на кровле в зимнее время года. Снеговое давление рассчитывается как произведение площади крыши и нормативной массы снежного покрова на 1 м2 для региона строительства.

Расчет количества опорных стрежневых элементов выполняется поэтапно:

  1. вычисляется планируемая совокупная нагрузка;
  2. рассчитываются грузонесущие возможности одной сваи;
  3. делением совокупной нагрузки на несущую характеристику одной опоры определяют требуемое количество элементов.

Как рассчитывается устройство свайного основания для дома?

Выполнить расчет достаточно сложно. Во главу угла при этом ставится точное определение интенсивности вертикальной нагрузки на ростверк, обвязывающий сваи. От этого показателя зависит глубина забивания, их поперечное сечение и количество, необходимое для строительства такого поля. Разные условия и задачи вносят свои нюансы в выполнение расчетов. При их проведении следует руководствоваться нормативной документацией СНиП, регламентирующей порядок выполнения расчета в разных возможных условиях оборудования свайно-ростверкового фундамента. Расчет каждого элемента сетки основы производится с учетом неравномерности распределения нагрузки. При выполнении вычислений используются и данные исследований структуры и геологических особенностей грунта.

Стимость строительства свайного поля для дома

Наименование работ Единицы измерения Цена
Свайное поле под фундамент с сечением 300х300, 350х350, 400х400 м.п. 350-500 руб.
Основание с погружением сваи с добойником, до 3 метров ниже существующей отметки м.п. 400-1000 руб.

Этапы строительства свайного поля под фундамент

Применение прогрессивной технологии требует высокой точности расположения стержней, поэтому перед проведением забивки последовательно проводится ряд подготовительных исследований и работ:

  1. Объективно оцениваются горно-геологические условия и особенности грунта;
  2. определяется схема подъезда к объекту спецтехники различного класса и назначения;
  3. выполняется разметка поля на местности;
  4. проводят лидерное (предварительное) бурение (при необходимости).

После выполнения вышеперечисленных действий проводится забивание свайных опор. При этом нельзя допускать погрешности отклонения несущих осей от проектной разметки более чем на 0,2D в условиях линейной закладки и 0,3D для фундаментных плит. Угол забивания железобетонных стержней определяется расчетным путем с учетом конкретных горно-геологических условий участка.

Порядок разметки устройства свайного поля для дома проводится в три этапа

  • Перенос расчетных базисных линий – наметки внешнего и внутреннего контура будущего фундамента;
  • Наметка точек забивки каждой опоры в соответствии с проектной схемой;
  • Определение нулевого уровня рабочей площадки – высоты, по которой они будут выровнены после погружения.

Разметка выполняется при помощи досок обноски, между которыми натягивают мягкую проволоку либо бечеву. Места, где бечева пересекается перпендикулярно, являются точками погружения свай. Эта технология документально подтверждается составлением «Акта разбивки осей свайного поля» с приложением к нему чертежа-схемы расположения и глубины их погружения.

Виды расположения опор в свайном основании объекта

Железобетонные элементы устанавливаются по схеме, зависящей от геометрии обвязки-ростверка и расчетных нагрузок на всю опорную конструкцию. Самые распространенные способы расположения:

  1. кустовой, подразумевающий объединение нескольких элементов, размещенных рядом, в единую конструкцию. При этом способе должно соблюдаться обязательное условие - соотношение сторон ростверка при этом виде расположения не может быть больше, чем 1 к 5-ти. Этот способ размещения применяют при создании фундаментов под стойки, колонны либо отдельно стоящие высотные конструкции – вышки, трубы, стелы и т.д.;
  2. ленточный, при котором опоры погружают полосой – так делают при сооружении оснований под вытянутые протяженные объекты, например, при строительстве набережных;
  3. сплошное поле – при этом способе размещения их забивают равномерно, на одинаковом расстоянии и по всей площади подготовленного котлована либо стройплощадки, его применяют, чтобы объединить большое количество в единое целое, это необходимо, к примеру, при возведении объектов на цельном ростверке.

Преимущества использования технологии

  1. применение сваебойных работ дает возможность осуществлять строительство различных объектов на сложных грунтах, не позволяющих использовать фундаменты другого типа;
  2. позволяет минимизировать объем подготовительных земляных работ, выполняемых на стройплощадке;
  3. опорные конструкции сооружаются в предельно сжатые сроки;
  4. сваебойная технология экономична, ее применение снижает стоимость.

Что влияет на цену устройства свайного основания под фундамент?

  • состояние и состав грунта на рабочей площадке;
  • расчетная глубина забивания элементов и их сечение;
  • срочность выполнения;
  • ограниченность доступности участка, на котором сооружается фундамент, для спецтехники;
  • планируемый объем.

Забивку фундамента всегда начинают с угловых свай, и только затем переходят на контурные и внутренние.

Фотогалерея

Свайное основание
под фундамент

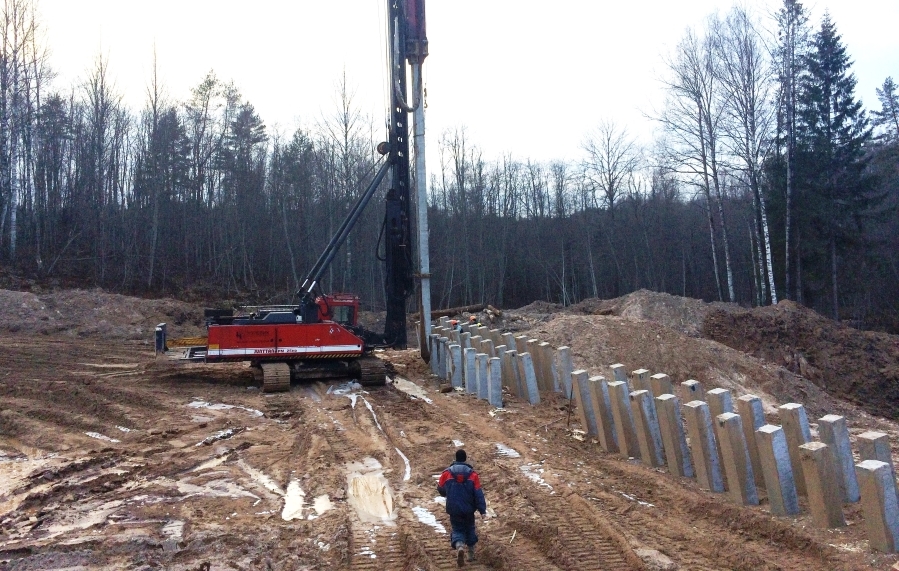

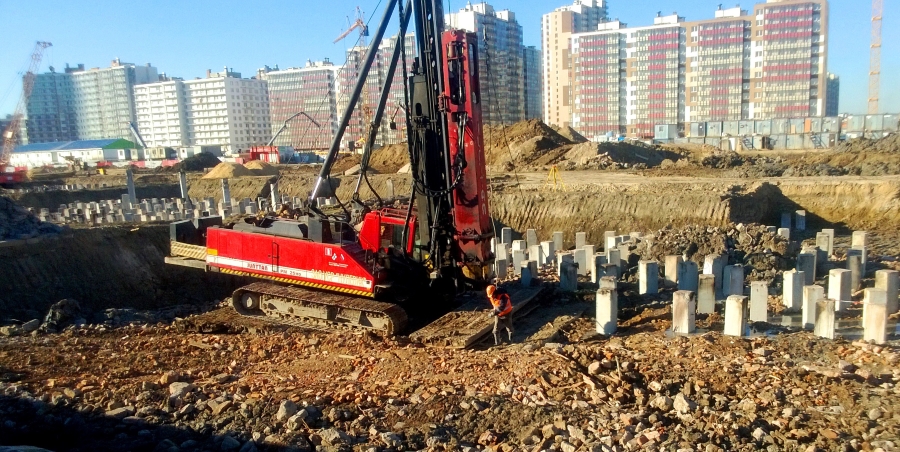

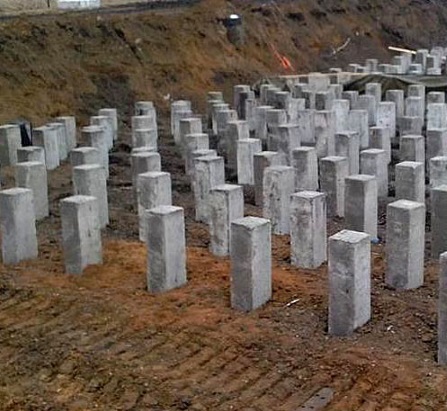

Устройство свайного поля Строительство свайного поля для дома Окончание работ по устройству свайного поля
