Статические испытания грунтов сваями

Компания «Нулевик» осуществляет проверка грунтов различных типов по заявкам организаций, предприятий и частных лиц. Огромный опыт наших сотрудников и наличие специализированного оборудования позволяет проводить работы в полном соответствии с нормативными требованиями и регламентами. Чтобы сделать заказ свяжитесь с нами и оставьте свою заявку. Качественное, тщательно выполненное исследование позволит вам безошибочно провести расчёт параметров свайного поля.

Когда необходимо проводить испытания грунтов статическими нагрузками

Основной целью является обеспечение стабильности и прочности будущей постройки, а значит – безопасности людей, которым предстоит в этом здании жить или работать. Испытания могут проводиться на разных стадиях разработки проекта здания и формирования свайного поля:

  • на этапе проведения геологических изыскательских работ;
  • на этапе, упреждающем составление рабочего проекта, если изыскания проводились в достаточно отдалённый период;
  • на этапе непосредственной забивки свай, если выявлено расхождение состояния грунтов с проектными показателями;
  • на стадии приёмки уже установленных свай с целью выявления их прочностных показателей.

Проведение также необходимо и в том случае, когда новое здание возводится на месте старого или даже на его фундаменте. Дело в том, что показатели удерживающей способности земли с течением времени могут изменяться, в особенности, если меняется уровень их увлажнённости. В этом случае опираться на старые данные может быть опасно, и объективные показатели необходимо получить, повторно все обследовав то место, где планируетсмя строительство.

Виды испытаний грунтов сваями

В соответствии с нормами Госстандарта 5686-12 (раздел 8) существует целый ряд требований, относящихся к состоянию свай и грунтов в различные периоды до и после забивки. Работы на строительной площадке проводятся в следующих категориях:

  • при приложении к свае статической вдавливающей нагрузки;
  • при приложении выдёргивающей нагрузки;
  • при приложении к грунту нагрузки в горизонтальном направлении.

В качестве дополнения проводятся ускоренный анализ, который выполняется при помощи приложения к эталонной свае вдавливающей силы во время инженерных изысканий, предшествующих строительству.

Особенности статических испытаний

В зависимости от типа применяют те или иные виды испытательных нагрузок, но с соблюдением нормативов по времени. Так, забивные виды могут подвергаться проверке лишь по окончании периода «отдыха», т.е. не раньше, чем через сутки после забивки. Сваи, изготовляемые инъекционным или буронабивным способом, могут быть испытаны не раньше, чем бетон, залитый в скважину, отвердеет на 80% или больше.

Вдавливающее действие должно быть безударным, но со ступенчатым изменением его величины и с обязательной фиксацией в журнале. Это относится не только к вдавливающей, но и к выдёргивающему варианту.

Контрольное испытание, применяемое к буронабивным и забивным сваям, проводят по методике волнового удара. К ним прикладывается усилие в виде резких толчков подвесного молота вдоль её вертикальной оси. Так определяется сопротивление грунта и производится моделирование возможной осадки ствола фундамента.

В случае монтажа винтовых, буронабивных, уширенных книзу и составных свай анализ на выдёргивающие нагрузки не проводятся. Горизонтальная сила должна быть приложена хотя бы в двух разнесенных вдоль сваи точках с фиксацией отклонений ее ствола. Размеры усилий соответствуют показателям проектной документации.

Проведение испытаний грунта сваями

  • Опора нагружается безударно и равномерно, со ступенчатым изменением мощности, причём одна ступень приравнивается к 0,1 от максимальной нагрузки.
  • Показания приборов на каждой ступени фиксируются в журнале.
  • Критерием стабилизированной деформации служит осадка не более 0,1 мм за час в песчаных или за два часа в глинистых грунтах.
  • Величина силы должна быть такой, чтобы общая осадка составила от 40 мм и выше.
  • По окончании проводится эталонное вдавливание сваи на 20 мм для фиксации сопротивления и вдавливание/выдёргивание на 12 мм – для определения бокового сопротивления грунта.
  • После достижения предельной нагрузки сваю разгружают, снимая давление ступенчатым способом, причём длительность каждой ступени составляет 15 минут.
  • По окончании проверки эталонную опору извлекают плавным усилием без рывков.

Варианты схем установок для статических испытаний

Применяются четыре основных схемы:

  • с гидравлическим домкратом, системой балок и сваями анкерного типа;
  • с грузовой платформой, на которую опирается гидравлический домкрат;
  • с тарированным грузом;
  • комбинированного типа.

Выдёргивающие и горизонтальные нагрузки прикладываются с использованием единственной схемы установок.

Документы, необходимые для испытаний грунтов

Для того, чтобы провести работу, нам понадобятся:

  • техзадание, разработанное проектировщиком;
  • проект выполнения работ;
  • план стройплощадки с обозначением местоположения анкерных и испытуемых свай;
  • результаты изысканий – геологический разрез стройплощадки и перечень физико-механических характеристик её грунтов.

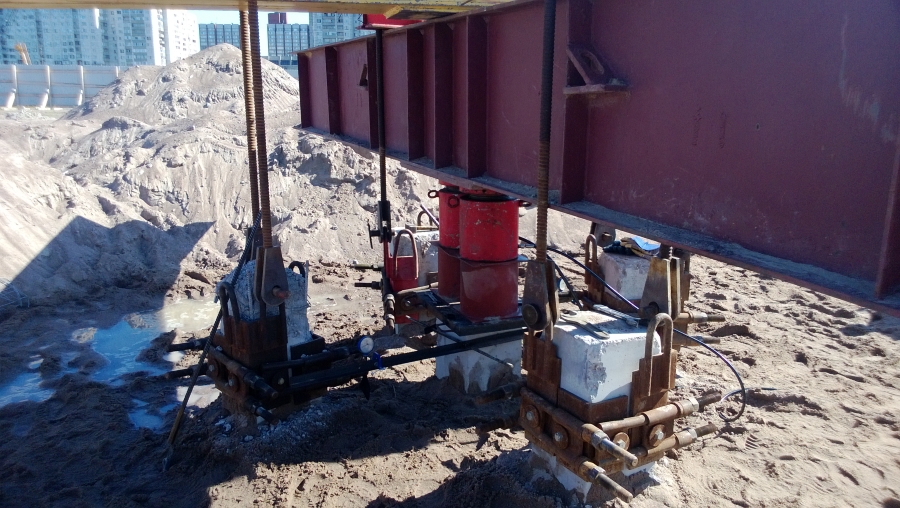

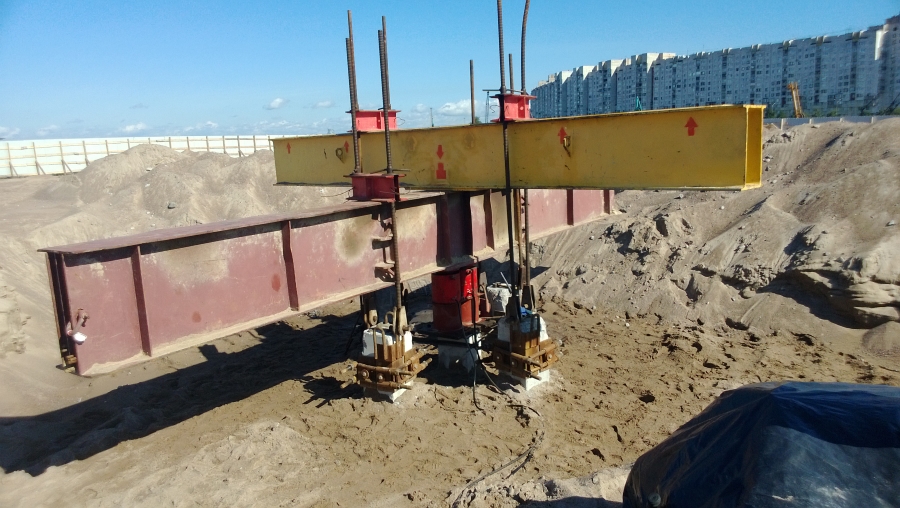

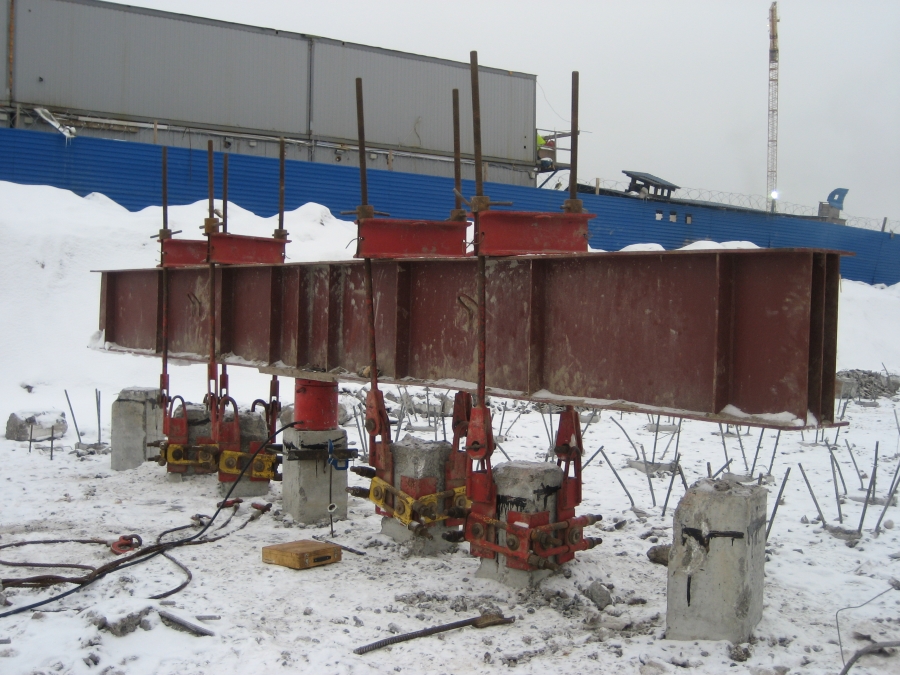

Немного фото

Испытание грунтов Испытание сваями Испытание нагрузкой
